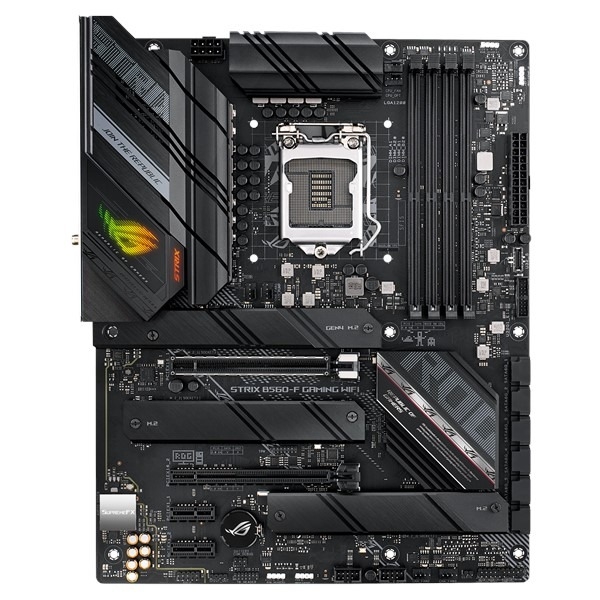

Mainboard ASUS ROG STRIX B560-F GAMING WIFI

Socket

Intel® Socket LGA1200 dành cho Bộ xử lý Intel® Core ™ thế hệ thứ 11 & Bộ xử lý Intel® Core ™, Pentium® Gold và Celeron® thế hệ thứ 10
Hỗ trợ CPU Intel® 14 nm

Hỗ trợ Công nghệ Intel® Turbo Boost 2.0 và Công nghệ Intel® Turbo Boost Max 3.0 **

* Tham khảo www.asus.com để biết danh sách hỗ trợ CPU.

** Hỗ trợ Công nghệ Intel® Turbo Boost Max 3.0 tùy thuộc vào loại CPU.

Chipset

B560

Ram

Dual Channel Memory Architecture

Hỗ trợ Intel® Extreme Memory Profile (XMP)

OptiMem II

* Bộ xử lý Intel® Core ™ i7 / i9 thế hệ thứ 10 hỗ trợ 2933/2800/2666/2400/2133 nguyên bản, những bộ xử lý khác sẽ chạy ở tốc độ truyền tối đa là DDR4 2666MHz.

* Bộ xử lý Intel® thế hệ thứ 11 hỗ trợ 3200/2933/2800/2666/2400/2133 nguyên bản.

* Tham khảo www.asus.com để biết QVL bộ nhớ (Danh sách nhà cung cấp đủ điều kiện), và hỗ trợ tần số bộ nhớ tùy thuộc vào loại CPU.

Cổng xuất hình

1 x DisplayPort 1.4**
1 x HDMI™ 2.0***

* Thông số kỹ thuật đồ họa có thể khác nhau giữa các loại CPU.

** Chỉ bộ xử lý Intel® thứ 11, hỗ trợ DisplayPort 1.4 với tối đa độ phân giải 5120 x 2880 @ 60Hz, những người khác sẽ chỉ hỗ trợ DisplayPort 1.4 với tối đa. độ phân giải 4096 x 2304 @ 60Hz. Vui lòng tham khảo www.intel.com để biết bất kỳ bản cập nhật nào.

*** Chỉ bộ xử lý Intel® thứ 11 hỗ trợ HDMI ™ 2.0 với tối đa. độ phân giải 4K @ 60Hz, những người khác sẽ chỉ hỗ trợ HDMI ™ 1.4 ở mức tối đa. độ phân giải 4K @ 30Hz. Vui lòng tham khảo www.intel.com để biết bất kỳ thông tin cập nhật nà

Khe cắm mở rộng

1 x PCIe 4.0 x16 + 1 x PCIe 3.0 x16 (max. x4)
Intel® 11th &10th
Gen Processors

1 x PCIe 4.0/3.0 x16 slot(s)

- Intel® 11th processors support PCIe 4.0 x16 mode

- Intel®10th processors support PCIe 3.0 x16 mode

Intel® B560 Chipset

1 x PCIe 3.0 x16 slot (supports x4 mode)*

2 x PCIe 3.0 x1 slots

* PCIEX16_2 chia sẻ băng thông với M.2_2. Khi M.2_2 chạy chế độ x4, PCIEX16_2 sẽ bị tắt.

Bộ nhớ lưu trữ

Supports 3 x M.2 slots and 6 x SATA 6Gb/s ports
Total supports 3 x M.2 slots and 6 x SATA 6Gb/s ports

Intel®11th Gen Processors

M.2_1 slot (Key M), type 2242/2260/2280/22110

- Chỉ bộ xử lý Intel® thứ 11 hỗ trợ chế độ PCIe 4.0 x4, khe cắm này sẽ bị vô hiệu hóa đối với các CPU khác.

Intel® B560 Chipset

M.2_2 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes)*

M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 mode)**

6 x SATA 6Gb/s ports

* M.2_2 chia sẻ băng thông với PCIEX16_2. Khi PCIEX16_2 chạy chế độ x4, M.2_2 không thể chạy chế độ PCIE (khi M.2_2 chạy ở chế độ SATA, SATA6G_1 sẽ bị tắt)

** Để bật Bộ nhớ Intel® Optane ™ (Thiết bị lưu trữ hỗn hợp), nó phải được lắp đặt trong các khe gắn PCH với Công nghệ lưu trữ nhanh Intel®

Ethernet

1 x Intel® 2.5Gb Ethernet

Wireless & Bluetooth

Intel® Wi-Fi 6

USB

Cổng USB mặt sau: 9 cổng
1 x USB 3.2 Gen 2x2 port(s) (1 x USB Type-C®)

2 x USB 3.2 Gen 2 port (2 x Type-A)

2 x USB 3.2 Gen 1 port (2 x Type-A)

4 x USB 2.0 port(s) (3 x Type-A, 1 x audio USB Type-C®)

Cổng USB mặt trước: 7 cổng
1 x USB 3.2 Gen 1 connector(s) (suppport(s) USB Type-C®)

1 x USB 3.2 Gen 1 header(s) support(s) additional 2 USB 3.2 Gen 1 ports

2 x USB 2.0 header(s) support(s) additional 4 USB 2.0 ports

Audio

S1220A
ROG SupremeFX 7.1-Channel High Definition Audio CODEC S1220A*

- Impedance sense for front and rear headphone outputs

- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking

- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input (Line-in)

- Supports up to 32-Bit/192 kHz playback*

Audio Features

- SupremeFX Shielding Technology

- Savitech SV3H712 AMP

- Rear audio USB Type-C® port

- Premium Japanese audio capacitors

- Audio cover

* Due to limitations in HDA bandwidth, 32-Bit/192 kHz is not supported for 7.1 Surround Sound audio.

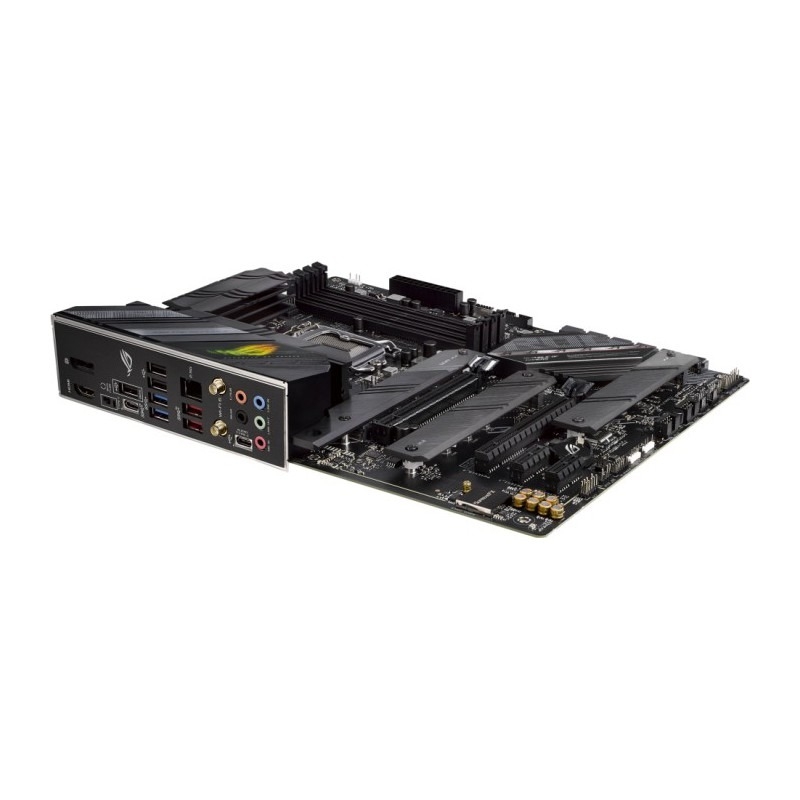

Cổng I/O mặt sau

1 x USB 3.2 Gen 2x2 port (1 x USB Type-C®)

2 x USB 3.2 Gen 2 port(s) (2 x Type-A)

2 x USB 3.2 Gen 1 port(s) (2 x Type-A)

4 x USB 2.0 port(s) (3 x Type-A, 1 x audio USB Type-C®)

1 x HDMI™ port

1 x DisplayPort

1 x ASUS Wi-Fi Module

1 x Intel® I225-V 2.5Gb Ethernet

5 x Audio jacks

1 x BIOS FlashBack™ button

Tính năng đặt biệt

Extreme Engine Digi+

- 5K Black Metallic Capacitors

ASUS Q-Design

- M.2 Q-Latch

- Q-DIMM

- Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])

- Q-Slot

ASUS Thermal Solution

- M.2 heatsink

ASUS EZ DIY

- BIOS FlashBack™ button

- BIOS FlashBack™ LED

- ProCool

- Pre-mounted I/O shield

- SafeSlot

AURA Sync

- AURA RGB header(s)

- Addressable Gen 2 RGB header(s)

Tính năng phần mềm

ROG Exclusive Software

- RAMCache III

- ROG CPU-Z

- GameFirst VI

- Sonic Studio III + Sonic Studio Virtual Mixer

- Sonic Radar III

- DTS® Sound Unbound

- Overwolf

- Anti-virus software

ASUS Exclusive Software

Armoury Crate

- AIDA64 Extreme (60 days free trial)

- AURA Creator

- AURA Sync

- Two-Way AI Noise Cancelation

AI Suite 3

- Performance And Power Saving Utility

TurboV EVO

EPU

DIGI+ VRM

Fan Xpert 4

- EZ update

MyAsus

WinRAR

DAEMON Tools

UEFI BIOS

ASUS EZ DIY

- ASUS CrashFree BIOS 3

- ASUS EZ Flash 3

- ASUS UEFI BIOS EZ Mode

BIOS

128 Mb Flash ROM, UEFI AMI BIOS

Manageability

WOL by PME, PXE

Phụ kiện đi kèm

Cables

4 x SATA 6Gb/s cables

1 x ROG audio USB Type-C® cable

Miscellaneous

1 x ASUS Wi-Fi moving antennas

1 x Cable ties pack

1 x M.2 Q-Latch package

2 x M.2 Rubber Packages

1 x ROG key chain

1 x ROG STRIX stickers

1 x ROG STRIX thank you card

Installation Media

1 x Support DVD

Documentation

1 x User manual

Hệ điều hành

Windows® 10 64-bit

Kích thước

ATX
30.5cm x 24.4cm
