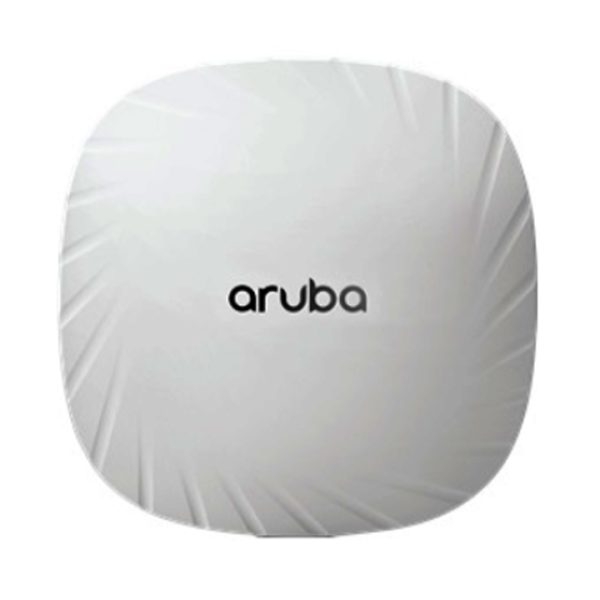

Thiết bị WiFi Aruba Access Point AP-515 (Q9H62A)
Thông số kỹ thuật HP Aruba AP-515
- Loại AP: Trong nhà, radio kép, 5GHz và 2,4GHz 802.11ax 2x2 MIMO
- Đài 5GHz:
+ Bốn luồng không gian Một người dùng (SU) MIMO cho tốc độ dữ liệu không dây lên đến 4,8Gbps cho các thiết bị khách 4SS HE160 802.11ax riêng lẻ (tối đa)
+ Hai luồng không gian cho một người dùng (SU) MIMO cho tốc độ dữ liệu không dây lên đến 1,2Gbps cho 2SS riêng lẻ Thiết bị khách HE80 802.11ax (điển hình)
+ Bốn luồng không gian Đa người dùng (MU) MIMO cho tốc độ dữ liệu không dây lên đến 4,8Gbps lên tới bốn thiết bị khách 1SS hoặc 2 2SS HE160 802.11ax DL-MU-MIMO đồng thời (tối đa)
+ Bốn luồng không gian Đa người dùng (MU) MIMO cho tốc độ dữ liệu không dây lên đến 2,4Gbps lên đến bốn thiết bị khách 1SS hoặc 2SS HE80 802.11ax DL-MU-MIMO hỗ trợ đồng thời (điển hình)
- Đài 2.4GHz:
+Hai luồng không gian một người dùng (SU) MIMO cho tốc độ dữ liệu không dây lên đến 574Mbps cho các thiết bị khách 2SS HE40 802.11ax riêng lẻ hoặc tới hai thiết bị khách hỗ trợ 1SS HE40 802.11ax DL-MU-MIMO đồng thời (tối đa)
+ Hai luồng không gian cho một người dùng (SU) MIMO cho tốc độ dữ liệu không dây lên đến 287Mbps tới các thiết bị khách 2SS HE20 802.11ax riêng lẻ hoặc tới hai thiết bị khách hỗ trợ 1SS HE20 802.11ax DL-MU-MIMO đồng thời (điển hình)
- Số lượng thiết bị khách được liên kết tối đa: Lên đến 512 thiết bị khách được liên kết trên mỗi đài
- Số lượng BSSID tối đa: 16 BSSID trên mỗi đài
- Các dải tần số được hỗ trợ (áp dụng các hạn chế dành riêng cho quốc gia)
+ 2.400 đến 2.4835 GHz
+ 5.150 đến 5.250 GHz
+ 5.250 đến 5.350 GHz
+ 5.470 đến 5.725 GHz
+ 5.725 đến 5.850 GHz
Lựa chọn tần số động (DFS) tối ưu hóa việc sử dụng phổ RF có sẵn
- Các công nghệ vô tuyến được hỗ trợ:
+ 802.11b: Trải phổ chuỗi trực tiếp (DSSS)
+ 802.11a / g / n / ac: Ghép kênh phân chia theo tần số trực giao (OFDM)
+ 802.11ax: Đa truy cập phân chia theo tần số trực giao (OFDMA) với tối đa 16 đơn vị tài nguyên (đối với kênh 80MHz)
- Các kiểu điều chế được hỗ trợ:
+ 802.11b: BPSK, QPSK, CCK
+ 802.11a / g / n / ac: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM (phần mở rộng độc quyền)
+ 802.11ac: BPSK, QPSK, 16-QAM, 64- QAM, 256-QAM, 1024-QAM (phần mở rộng độc quyền)
+ 802.11ax: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM, 1024-QAM
- Hỗ trợ thông lượng cao (HT) 802.11n: HT20 / 40
- Hỗ trợ thông lượng rất cao (VHT) 802.11ac: VHT20 / 40/80/160
- Hỗ trợ hiệu quả cao 802.11ax (HE) : HE20 / 40/80/160
- Tốc độ dữ liệu được hỗ trợ (Mbps):
+ 802.11b: 1, 2, 5.5, 11
+ 802.11a / g: 6, 9, 12, 18, 24, 36, 48, 54
+ 802.11n (2.4GHz): 6.5 đến 300 (MCS0 đến MCS15, HT20 đến HT40)
+ 802.11n (5GHz): 6,5 đến 600 (MCS0 đến MVC31, HT20 đến HT40)
+ 802.11ac: 6,5 đến 3,467 (MCS0 đến MCS9, NSS = 1 đến 4, VHT20 đến VHT160)
+ 802.11ax (2,4GHz) : 3,6 đến 574 (MCS0 đến MCS11, NSS = 1 đến 2, HE20 đến HE40)
+ 802.11ax (5GHz): 3,6 đến 4,803 (MCS0 đến MCS11, NSS = 1 đến 4, HE20 đến HE160)
- Tổng hợp gói 802.11n / ac: A-MPDU, A-MSDU
- Truyền điện: Có thể cấu hình theo gia số 0,5 dBm
- Công suất phát tối đa (tổng hợp, tổng dẫn) (bị giới hạn bởi các yêu cầu quy định của địa phương):
+ Băng tần 2,4 GHz: + 21 dBm tổng hợp (18dBm trên mỗi chuỗi)
+ Băng tần 5 GHz: + 21 dBm tổng hợp (18dBm trên mỗi chuỗi)
WI-FI ANTENNAS
- Bốn ăng-ten đa hướng dải tần kép tích hợp cho 4x4 MIMO với độ lợi ăng-ten cao nhất là 4,2dBi ở 2,4 GHz và 7,5dBi ở 5 GHz. Ăng-ten tích hợp được tối ưu hóa cho hướng ngang của AP được gắn trên trần nhà. Góc downtilt để đạt được tối đa là khoảng 30 độ.
- Kết hợp các mẫu của từng ăng-ten của bộ đàm MIMO, độ lợi đỉnh của mẫu hiệu dụng trên mỗi ăng-ten là 3,8dBi ở 2,4 GHz và 4,6dBi ở 5 GHz..
CÁC GIAO DIỆN KHÁC
- Giao diện:
- E0: Cổng HPE SmartRate (RJ-45, tốc độ thỏa thuận tối đa 2,5Gbps)
+ Tốc độ liên kết tự động cảm biến (100/1000 / 2500BASE-T) và MDI / MDX
+ Tốc độ 2,5Gbps tuân thủ thông số kỹ thuật NBase-T và 802.3bz
+ PoE-PD: 48Vdc (danh nghĩa) 802.3af / at / bt (lớp 3 trở lên)
+ 802.3az Ethernet tiết kiệm năng lượng (EEE)
- Giao diện mạng Ethernet E1: 10/100 / 1000BASE-T (RJ-45)
+ Tự động tốc độ liên kết cảm biến và MDI / MDX
+ Ethernet tiết kiệm năng lượng 802.3az (EEE)+ POE-PD: 48Vdc (danh nghĩa) 802.3af / at POE (lớp 3 hoặc 4)
+ Ethernet hiệu quả năng lượng 802.3az (EEE)
- Giao diện nguồn DC: 12Vdc (danh nghĩa, +/- 5%), chấp nhận phích cắm tròn dương trung tâm 2,1mm / 5,5mm với chiều dài 9,5mm
- Giao diện máy chủ USB 2.0 (đầu nối Loại A ): Có khả năng cấp nguồn lên đến 1A / 5W cho một thiết bị đính kèm
- Đài phát thanh Bluetooth Low Energy (BLE5.0) và Zigbee (802.15.4)
+ Bluetooth 5: công suất phát lên đến 8dBm (lớp 1) và độ nhạy nhận -95dBm
+ Zigbee: công suất phát lên đến 8dBm và độ nhạy nhận -97dBm
+ Tích hợp ăng-ten đa hướng phân cực theo chiều dọc với khoảng 30 độ xuống dốc và độ lợi cao nhất là 3,5dBi
- Bộ chỉ thị thị giác (hai đèn LED nhiều màu ): Đối với trạng thái hệ thống và đài
- Nút reset: Khôi phục cài đặt gốc, điều khiển chế độ đèn LED (bình thường / tắt)
- Giao diện bảng điều khiển nối tiếp: Giắc cắm vật lý USB micro-B độc quyền
- Khe bảo mật: Khe bảo mật Kensington
