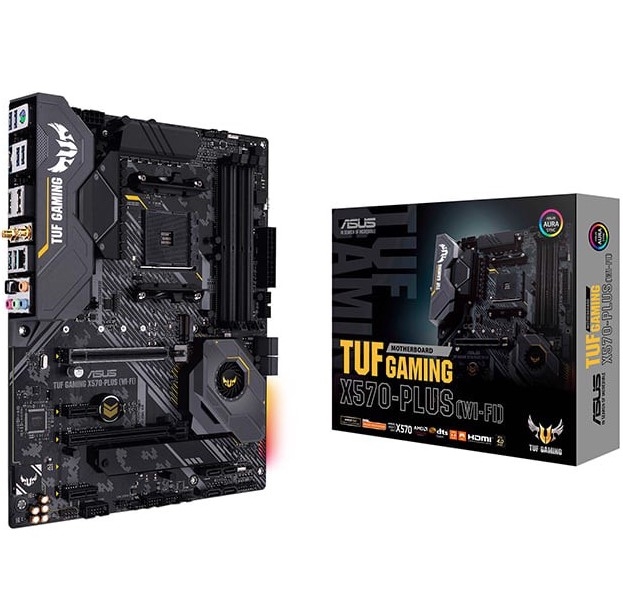

Bo Mạch Chủ Asus Tuf Gaming X570-Plus Wifi

Tính năng đặc biệt

ASUS TUF PROTECTION
- ASUS SafeSlot: Bảo vệ card đồ họa
- ASUS ESD Guard: Bảo vệ ESD tăng cường
- Bảo vệ chống tăng quá áp của ASUS: Thiết kế điện năng bảo vệ mạch đẳng cấp thế giới
- Lưng I/O bằng thép không gỉ của ASUS: Khả năng chống ăn mòn tốt hơn 3 lần cho độ bền cao hơn nữa!
- ASUS DIGI+ VRM: Điều khiển chính xác cho nguồn điện ổn định
- ASUS LANGuard: Bảo vệ chống đột biến điện mạng LAN, sét đánh và phóng tĩnh điện!
tính năng độc quyền của ASUS :
- AI Suite 3
- Ai Charger
Giải pháp giải nhiệt ASUS Quiet :
- Thiết kế kiểu cách: Tản nhiệt MOS với thiết kế đệm tản nhiệt kép, quạt PCH, tản nhiệt PCH và M.2
- ASUS Fan Xpert 4
AURA :
- Điều khiển Ánh sáng AURA
- Đầu cắm Dây Aura RGB
- Đầu gắn led RGB địa chỉ Gen 2
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- Chế độ EZ của ASUS UEFI BIOS
ASUS Q-Design :
- ASUS Q-LED (CPU, DRAM, VGA, khởi động thiết bị LED)
- ASUS Q-Slot
- ASUS Q-DIMM
Thiết kế DIY thân thiện
- Procool
- SafeSlot
- Digi+ VRM
- Linh kiện có độ bền cao
- ESD Guards

CPU

AMD Socket AM4 AMD Ryzen™ thế hệ thứ 2/3rd Gen AMD Ryzen™/AMD Ryzen™ thế hệ thứ 1 và thứ 2 với đồ họa tích hợp Radeon™ Vega Graphics bộ vi xử lý

Chipset

AMD X570

Memory

4 x DIMM, Max. 128GB, DDR4
4400(O.C)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)
/2666/2400/2133 MHz Không Đệm Bộ nhớ
Bộ xử lý AMD Ryzen™ thế hệ thứ 3
Kiến trúc bộ nhớ Kênh đôi
4 x DIMM, Max. 128GB, DDR4
3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)
/2800(O.C.)/2666/2400/2133 MHz Không Đệm Bộ nhớ
4 x DIMM, Max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2933(O.C.)
/2800(O.C.)/2666/2400/2133 MHz Không Đệm Bộ nhớ
Bộ xử lý AMD Ryzen™ thế hệ thứ 2
Bộ xử lý AMD Ryzen™ thế hệ thứ 1 và thứ 2 với đồ họa tích hợp Radeon™ Vega Graphics
Hỗ trợ bộ nhớ (chế độ ECC) thay đổi theo CPU

BIOS

256Mb Flash ROM, UEFI AMI BIOS, PnP, SM BIOS 3.2, ACPI 6.2, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F6 Kiểm soát Qfan, F3 Mục Ưa thích, F4 AURA ON/OFF, Lần chỉnh sửa cuối cùng, Phím tìm kiếm F9, F12 PrintScreen, và thông tin bộ nhớ ASUS DRAM SPD (Serial Presence Detect)

Card đồ họa tích hợp

Đồ họa tích hợp ở bộ xử lý AMD Ryzen™ thế hệ thứ 1 và thứ 2 với card đồ họa Radeon™ Vega Graphics
hỗ trợ đầu ra Multi- VGA : cổng HDMI/DisplayPort
- Hỗ trợ DisplayPort với độ phân giải tối đa 4096 x 2160 @ 60 Hz
- Hỗ trợ HDMI 1.4b với độ phân giải tối đa 4096 x 2160 @ 24 Hz

Audio

Realtek® ALC S1200A 8-kênh CODEC Âm thanh HD
Tính năng Âm thanh:
- DTS Custom độc quyền cho các bộ tai nghe GAMING
- Chống nhiễu Âm thanh: Đảm bảo phân tách rõ ràng tín hiệu tương tự/số và giảm thiểu nhiễu từ nhiều phía
- Lớp PCB âm thanh chuyên dụng: Tách lớp cho các kênh trái và phải để bảo vệ chất lượng của tín hiệu âm thanh nhạy cảm
- Tụ âm thanh Nhật Bản cao cấp: Cung cấp âm thanh ấm tự nhiên đắm chìm với độ rõ ràng và trung thực tuyệt đối
- Vỏ bảo vệ hệ thống âm thanh: Bảo vệ hiệu quả giúp duy trì tính toàn vẹn của tín hiệu âm thanh, cho chất lượng âm tốt nhất.

LAN

Realtek® L8200A
Công cụ ASUS Turbo LAN
TUF LANGuard

Wireless

Intel® Wireless-AC 9260
Hỗ trợ tần số kép 2.4/5 GHz
Wi-Fi 802.11 a/b/g/n/ac
Hỗ trợ MU-MIMO
Hỗ trợ băng thông của kênh: HT20/HT40/HT80/HT160. Tốc độ truyền tải lên tới 1.73Gbps

Khe cắm mở rộng

AMD Ryzen series CPUs (Matisse)
- 2 x PCI Express 4.0 x16 Slots (single at x16 (PCIE1); dual at x16 (PCIE1) / x4 (PCIE4))*
AMD Ryzen series CPUs (Pinnacle Ridge)
- 2 x PCI Express 3.0 x16 Slots (single at x16 (PCIE1); dual at x16 (PCIE1) / x4 (PCIE4))*
AMD Ryzen series CPUs (Picasso)
- 2 x PCI Express 3.0 x16 Slots (single at x8 (PCIE1); dual at x8 (PCIE1) / x4 (PCIE4))*
- 3 x PCI Express 4.0 x1 Slots
- Supports AMD Quad CrossFireX™ and CrossFireX™
- 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT module
- 15μ Gold Contact in VGA PCIe Slot (PCIE1)

*Supports NVMe SSD as boot disks

Lưu trữ

Bộ xử lý AMD Ryzen™ thế hệ thứ 3 :
1 x M.2 Socket 3, với khóa M, hỗ trợ thiết bị lưu trữ kiểu 2242/2260/2280/22110 (chế độ PCIE 4.0 x4 và SATA)
Bộ xử lý AMD Ryzen™ thế hệ thứ 2 :
1 x M.2 Socket 3, với khóa M, hỗ trợ thiết bị lưu trữ kiểu 2242/2260/2280/22110 (chế độ PCIE 3.0 x4 và SATA)
Chipset AMD X570 :
1 x M.2 Socket 3, với khóa M, hỗ trợ thiết bị lưu trữ kiểu 2242/2260/2280/22110 (chế độ PCIE 4.0 x4 và SATA)
8 x Cổng SATA 6Gb /s
Hỗ trợ Raid 0, 1, 10

Connector

2 x Đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0
8 x kết nối SATA 6Gb / s
2 x đầu cắm RGB
1 x kết nối CPU Fan
1 x Đầu cắm quạt CPU OPT
3 x kết nối Chassis Fan
1 x Đầu gắn led RGB địa chỉ Gen 2
1 x kết nối điện năng 24-pin EATX
1 x kết nối điện năng 8-pin ATX 12V
1 x kết nối điện năng 4-pin ATX 12V
1 x Ổ cắm M.2 3 với M Key, hỗ trợ thiết bị lưu trữ kiểu 2242/2260/2280/22110 (chế độ SATA & chế độ PCIE X4)
1 x Ổ cắm M.2 3 với M Key, hỗ trợ thiết bị lưu trữ kiểu 2242/2260/2280/22110 (chế độ SATA & chế độ PCIE X4)
1 x kết nối Giắc cắm âm thanh (AAFP)
1 x bảng điều khiển Hệ thống
1 x Đầu nối AIO_PUMP
1 x cổng SPI TPM
1 x chân nối Clear CMOS
1 x Đầu cắm cổng COM
1 x đầu nối USB 3.2 Gen 1 (tới 5Gbps) hỗ trợ thêm 2 cổng USB

Rear Panel I/O

1 cổng kết hợp bàn phím / chuột PS / 2
1 x Cổng hiển thị
1 x HDMI
1 x cổng LAN (RJ45)
1 x Đầu ra quang S/PDIF
5 x giắc cắm âm thanh
4 x cổng USB 3.2 Gen 1 (tới 5Gbps)
3 x cổng USB 3.2 Gen 2 (tới 10Gbps) (Kiểu A + USB Kiểu CTM)
Module ASUS Wi-Fi (Wi-Fi 802.11 a/b/g/n/ac và Bluetooth v5.0)

USB

Các bộ xử lý AMD Ryzen™ thế hế thứ 2 và thứ 3/AMD Ryzen™ thế hệ thứ 1 và thứ 2 với đồ họa tích hợp Radeon™ Vega Graphics :
4 x Cổng USB 3.2 Gen 1 (4 ở mặt sau, màu xanh, )
Chipset AMD X570 :
3 x Cổng USB 3.2 Gen 2 (3 ở mặt sau, màu xanh, , 2 x Kiểu A+1 x Kiểu C)
Chipset AMD X570 :
2 x Cổng USB 3.2 Gen 1 (2 ở giữa bo mạch)
Chipset AMD X570 :
4 x Cổng USB 2.0 (4 ở giữa bo mạch)

Support CD

- Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar

Phụ kiện

Hướng dẫn sử dụng
2 x cáp SATA 6Gb / s
1 x ăng-ten Wi-Fi di động dải kép ASUS 2T2R (chuẩn Wi-Fi 802.11a/b/g/n/ac)
1 x DVD hỗ trợ
1 x Gói Đinh vít M.2
I/O Shield
1 x Chứng nhận TUF
1 x Nhãn dính TUF Gaming

Hardware Monitor

- Temperature Sensing: CPU, CPU/Water Pump, Chassis, Chassis/Water Pump Fans
- Fan Tachometer: CPU, CPU/Water Pump, Chassis, Chassis/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU/Water Pump, Chassis, Chassis/Water Pump Fans
- Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis, Chassis/Water Pump Fans
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, PREM VDDCR_SOC, +1.8V, VDDP

Kích thước

Dạng thiết kế ATX
12.0 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
