Để hỗ trợ CPU thế hệ 7, cần cập nhật BIOS mới nhất
Cache L3
Thay đổi theo CPU (xem danh sách hỗ trợ CPU để biết chính xác)
Chípset
Intel® H110 Express Chipset
Hỗ trợ bộ nhớ
- 2 x khe DDR4 DIMM hỗ trợ tối đa 32 GB<br>- DDR4 2400/2133/1866 MHz<br>- Hỗ trợ ECC Un-buffered DIMM và non-ECC DIMM<br>- Hỗ trợ Extreme Memory Profile (XMP), yêu cầu CPU thế hệ 7 để hỗ trợ 2400 MHz hoặc XMP
Đồ họa tích hợp
Intel® HD Graphics<br>- 1 x D-Sub (tối đa 1920x1200@60Hz)<br>- 1 x DVI-D (tối đa 1920x1200@60Hz)<br>- 1 x HDMI (tối đa 4096x2160@24Hz)<br>- Bộ nhớ chia sẻ tối đa 512MB
Âm thanh
Realtek® ALC887, hỗ trợ âm thanh High Definition 2/4/5.1/7.1 kênh, hỗ trợ S/PDIF Out
LAN
Intel® GbE LAN (10/100/1000 Mbit)
Khe mở rộng
- 1 x PCIe x16 (PCIe 3.0 x16)<br>- 2 x PCIe x1 (PCIe 2.0)
Giao diện lưu trữ
- 1 x M.2 (Socket 3, hỗ trợ SATA và PCIe x2 SSD)<br>- 4 x SATA 6Gb/s
USB
- 4 x USB 3.1 Gen 1 (2 trên panel, 2 qua header)<br>- 6 x USB 2.0/1.1 (4 trên panel, 2 qua header)
Kết nối I/O bên trong
- Các cổng, phần cứng hỗ trợ gồm: nguồn main 24-pin, nguồn 4-pin CPU, 2 x SATA, M.2, các header USB, audio, S/PDIF, fan, TPM, CMOS reset
Kết nối phía sau
- 1 x PS/2 mouse<br>- 1 x PS/2 keyboard<br>- 1 x D-Sub<br>- 1 x DVI-D<br>- 1 x HDMI<br>- 2 x USB 3.1 Gen 1<br>- 4 x USB 2.0/1.1<br>- 1 x RJ-45 LAN<br>- 3 x cổng âm thanh (Line In, Line Out, Mic In)
Điều khiển I/O
iTE® I/O Controller Chip
Các chức năng theo dõi phần cứng
Đo điện áp, nhiệt độ, tốc độ quạt, cảnh báo quá nhiệt, cảnh báo quạt lỗi, điều chỉnh tốc độ quạt (tùy từng cooler)
Bios
1 x Flash 64 Mbit, hỗ trợ AMI UEFI BIOS, các chuẩn PnP, DMI, WfM, SM BIOS, ACPI
Hỗ trợ phần mềm
APP Center, 3D OSD, @BIOS, EasyTune, Fast Boot, Xpress Install, hệ điều hành Windows 10 64-bit cho CPU thế hệ 7, Windows 10/8.1/7 cho CPU thế hệ 6
Để hỗ trợ CPU thế hệ 7, cần cập nhật BIOS mới nhất
Cache L3
Thay đổi theo CPU (xem danh sách hỗ trợ CPU để biết chính xác)
Chípset
Intel® H110 Express Chipset
Hỗ trợ bộ nhớ
- 2 x khe DDR4 DIMM hỗ trợ tối đa 32 GB<br>- DDR4 2400/2133/1866 MHz<br>- Hỗ trợ ECC Un-buffered DIMM và non-ECC DIMM<br>- Hỗ trợ Extreme Memory Profile (XMP), yêu cầu CPU thế hệ 7 để hỗ trợ 2400 MHz hoặc XMP
Đồ họa tích hợp
Intel® HD Graphics<br>- 1 x D-Sub (tối đa 1920x1200@60Hz)<br>- 1 x DVI-D (tối đa 1920x1200@60Hz)<br>- 1 x HDMI (tối đa 4096x2160@24Hz)<br>- Bộ nhớ chia sẻ tối đa 512MB
Âm thanh
Realtek® ALC887, hỗ trợ âm thanh High Definition 2/4/5.1/7.1 kênh, hỗ trợ S/PDIF Out
LAN
Intel® GbE LAN (10/100/1000 Mbit)
Khe mở rộng
- 1 x PCIe x16 (PCIe 3.0 x16)<br>- 2 x PCIe x1 (PCIe 2.0)
Giao diện lưu trữ
- 1 x M.2 (Socket 3, hỗ trợ SATA và PCIe x2 SSD)<br>- 4 x SATA 6Gb/s
USB
- 4 x USB 3.1 Gen 1 (2 trên panel, 2 qua header)<br>- 6 x USB 2.0/1.1 (4 trên panel, 2 qua header)
Kết nối I/O bên trong
- Các cổng, phần cứng hỗ trợ gồm: nguồn main 24-pin, nguồn 4-pin CPU, 2 x SATA, M.2, các header USB, audio, S/PDIF, fan, TPM, CMOS reset
Kết nối phía sau
- 1 x PS/2 mouse<br>- 1 x PS/2 keyboard<br>- 1 x D-Sub<br>- 1 x DVI-D<br>- 1 x HDMI<br>- 2 x USB 3.1 Gen 1<br>- 4 x USB 2.0/1.1<br>- 1 x RJ-45 LAN<br>- 3 x cổng âm thanh (Line In, Line Out, Mic In)
Điều khiển I/O
iTE® I/O Controller Chip
Các chức năng theo dõi phần cứng
Đo điện áp, nhiệt độ, tốc độ quạt, cảnh báo quá nhiệt, cảnh báo quạt lỗi, điều chỉnh tốc độ quạt (tùy từng cooler)
Bios
1 x Flash 64 Mbit, hỗ trợ AMI UEFI BIOS, các chuẩn PnP, DMI, WfM, SM BIOS, ACPI
Hỗ trợ phần mềm
APP Center, 3D OSD, @BIOS, EasyTune, Fast Boot, Xpress Install, hệ điều hành Windows 10 64-bit cho CPU thế hệ 7, Windows 10/8.1/7 cho CPU thế hệ 6
Kích thước
Micro ATX (22.6cm x 17.4cm)
HỎI ĐÁP - BÌNH LUẬN

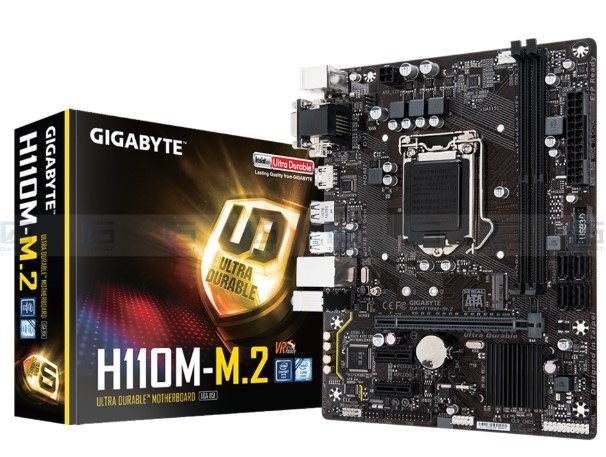

Bo mạch chủ Gigabyte H110M-M.2 (M-ATX, DDR4, LGA1151)
