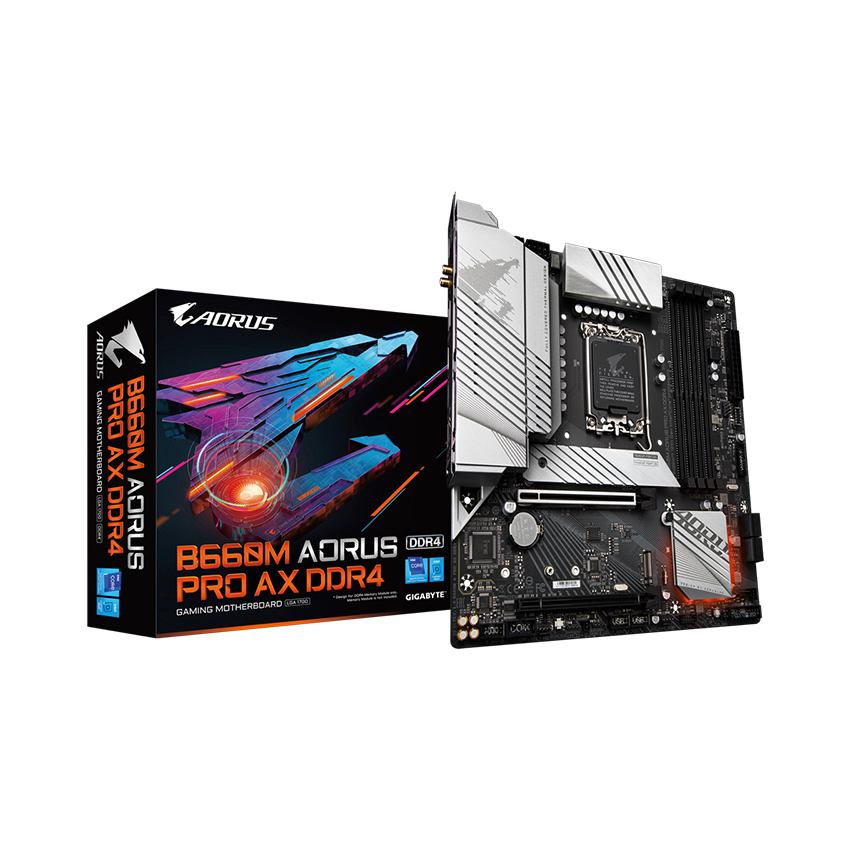

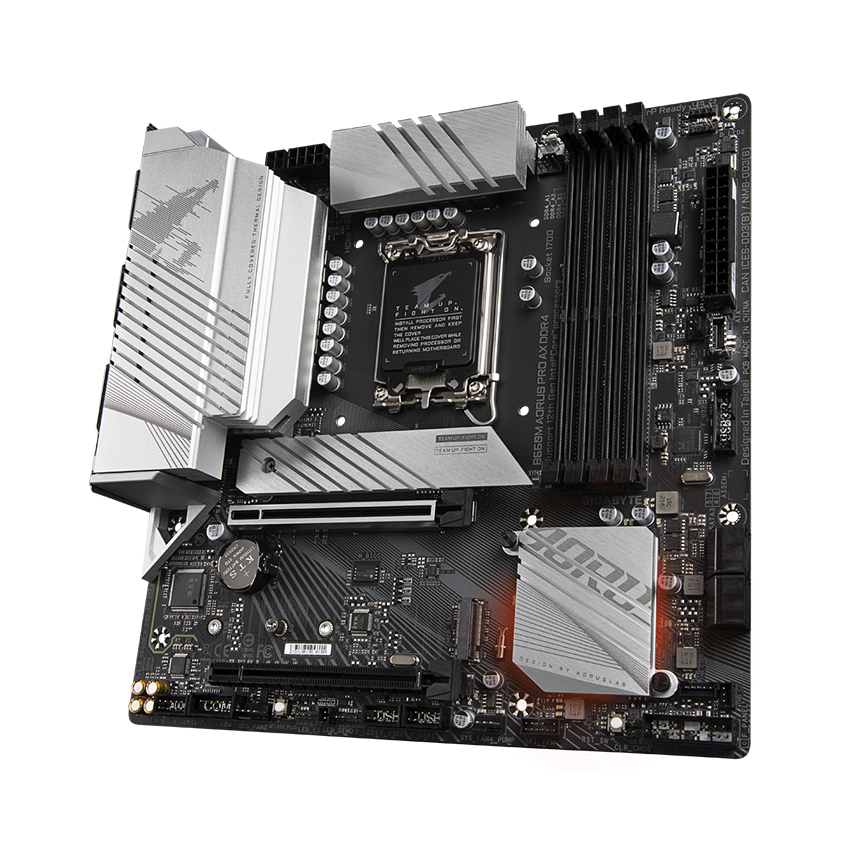

Mainboard Gigabyte B660M A PRO AX DDR4

CPU

• Socket LGA1700: Hỗ trợ bộ xử lý Intel ® Core ™ i9 thế hệ thứ 12 / bộ xử lý Intel ® Core ™ i7 / bộ xử lý Intel ® Core ™ i5

• Bộ nhớ đệm L3 thay đổi tùy theo CPU

Chipset

Intel ® B660 Express

Bộ nhớ

• Hỗ trợ các mô-đun bộ nhớ DDR4 5333(O.C.)/ DDR4 5133(O.C.)/DDR4 5000(O.C.)/4933(O.C.)/4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200/3000/2933/2666/2400/2133 MHz memory modules

• 4 x ổ cắm DDR4 DIMM hỗ trợ bộ nhớ hệ thống lên đến 128 GB (dung lượng 32 GB đơn DIMM)

• Kiến trúc bộ nhớ kênh đôi

• Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm của ECC (hoạt động ở chế độ không phải ECC)

• Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không có ECC Un-buffer

• Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP)

Đồ họa tích hợp

Bộ xử lý đồ họa tích hợp - Hỗ trợ đồ họa HD Intel ® :

• 1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096x2160 @ 60 Hz
  * Hỗ trợ phiên bản HDMI 2.1 và HDCP 2.3.
  ** Hỗ trợ các cổng tương thích HDMI 2.1 TMDS gốc

• 1 x DisplayPort, hỗ trợ độ phân giải tối đa 4096x2304 @ 60 Hz
  * Hỗ trợ phiên bản DisplayPort 1.2 và HDCP 2.3

(Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào sự hỗ trợ của CPU.)

Âm thanh

• Realtek ® Audio CODEC

• Âm thanh độ nét cao

• 2/4 / 5.1 / 7.1 kênh
  * Để định cấu hình âm thanh 7.1 kênh, bạn cần mở phần mềm âm thanh và chọn "cài đặt nâng cao của thiết bị > thiết bị phát lại để thay đổi cài đặt mặc định trước". Vui lòng truy cập trang web của GIGABYTE để biết chi tiết về cách định cấu hình phần mềm âm thanh. cấu hình phần mềm âm thanh.

• Hỗ trợ S / PDIF Out

LAN

Intel®2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

Mô-đun giao tiếp không dây

Mô-đun WIFI

• WIFI a, b, g, n, ac, ax, hỗ trợ Băng tần kép 2,4 / 5 GHz

• BLUETOOTH 5.2

• Hỗ trợ tiêu chuẩn không dây 11ax 160MHz và tốc độ dữ liệu lên đến 2,4 Gbps
  * Tốc độ dữ liệu thực tế có thể thay đổi tùy theo môi trường và thiết bị.

Khe mở rộng

• 1 x khe cắm PCI Express x16, chạy ở x16 (PCIEX16)
  * Để có hiệu suất tối ưu, nếu chỉ lắp một cạc đồ họa PCI Express, hãy đảm bảo lắp nó vào khe cắm PCIEX16.
  (Khe PCIEX16 tuân theo tiêu chuẩn PCI Express 4.0.)

• 1 x khe cắm PCI Express x16, chạy ở x4 (PCIEX4)
  (Khe PCIEX4 tuân theo tiêu chuẩn PCI Express 3.0.)

Công nghệ đa đồ họa

Hỗ trợ công nghệ AMD Quad-GPU CrossFire ™ và AMD CrossFire ™ 2 chiều

Giao diện lưu trữ

CPU:

• 1 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 2260/2280 PCIe 4.0 x4 / x2) (M2A_CPU)

Chipset:

• 1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SSD PCIe 4.0 x4 / x2) (M2P_SB)

• 4 x đầu nối SATA 6Gb / s

Hỗ trợ SATA RAID 0, RAID 1, RAID 5 và RAID 10 Sẵn sàng cho Bộ nhớ
Intel ® Optane ™
* Tăng tốc hệ thống với Bộ nhớ Intel ® Optane ™ chỉ có thể được bật trên đầu nối M.2 do Chipset hỗ trợ.

USB

Chipset:

• 1 x cổng USB Type-C ® ở mặt sau, với hỗ trợ USB 3.2 Gen 2x2

• 1 x cổng USB Type-C ® với hỗ trợ USB 3.2 Gen 2, khả dụng thông qua đầu cắm USB bên trong

• 1 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ) ở mặt sau

Bộ chip + 2 Trung tâm USB 3.2 Thế hệ 1:

• 6 x cổng USB 3.2 Gen 1 (4 cổng ở mặt sau, 2 cổng có sẵn thông qua đầu cắm USB bên trong)

Bộ chip + 2 Trung tâm USB 2.0:

• 8 x cổng USB 2.0 / 1.1 (4 cổng ở mặt sau, 4 cổng có sẵn thông qua đầu cắm USB bên trong)

Đầu nối I / O nội bộ

• 1 x đầu nối nguồn chính ATX 24 chân

• 1 x đầu nối nguồn ATX 12V 8 chân

• 1 x đầu nối nguồn ATX 12V 4 chân

• 1 x đầu cắm quạt CPU

• 1 x đầu cắm quạt tản nhiệt nước CPU

• 3 x đầu cắm quạt hệ thống

• 1 x đầu cắm quạt hệ thống / máy bơm làm mát nước

• 2 x đầu cắm dải LED có thể định địa chỉ

• 2 x đầu cắm dải LED RGB

• 2 x đầu nối M.2 Socket 3

• 4 x đầu nối SATA 6Gb / s

• 1 x tiêu đề bảng điều khiển phía trước

• 1 x tiêu đề âm thanh bảng điều khiển phía trước

• 1 x đầu cắm USB Type-C ® , với hỗ trợ USB 3.2 Gen 2

• 1 x đầu cắm USB 3.2 Thế hệ 1

• 2 x đầu cắm USB 2.0 / 1.1

• 2 x đầu nối thẻ bổ trợ Thunderbolt ™

• 1 x tiêu đề Mô-đun nền tảng đáng tin cậy (Chỉ dành cho mô-đun GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)

• 1 x tiêu đề cổng nối tiếp

• 1 x nút đặt lại

• 1 x nút Q-Flash Plus

• 1 x jumper đặt lại

• 1 x Clear CMOS jumper

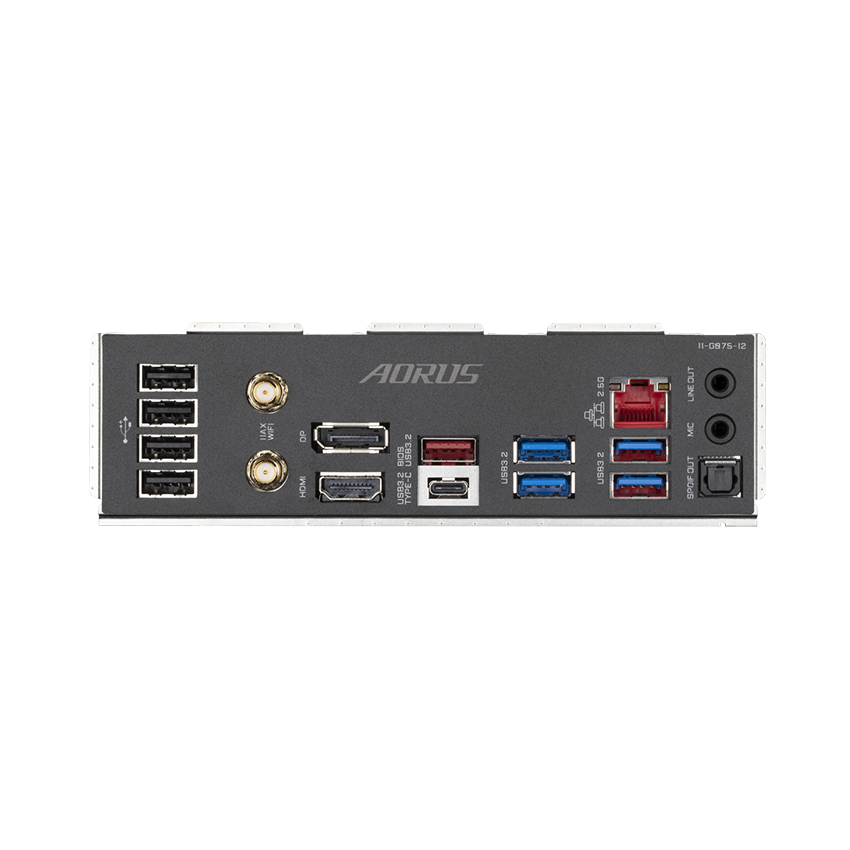

Kết nối mặt sau

• 1 x cổng USB Type-C ® , với hỗ trợ USB 3.2 Gen 2x2

• 1 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ)

• 4 x cổng USB 3.2 Gen 1

• 4 x cổng USB 2.0 / 1.1

• 2 x đầu nối ăng ten SMA (2T2R)

• 1 x cổng HDMI

• 1 x DisplayPort

• 1 x cổng RJ-45

• 1 x đầu nối quang S / PDIF Out

• 2 x giắc cắm âm thanh

Bộ điều khiển I / O

Chip điều khiển iTE ® I / O

Giám sát hệ thống

• Phát hiện điện áp

• Phát hiện nhiệt độ

• Phát hiện tốc độ quạt

• Phát hiện tốc độ dòng chảy làm mát nước

• Cảnh báo lỗi quạt

• Điều khiển tốc độ quạt

* Chức năng điều khiển tốc độ quạt (máy bơm) có được hỗ trợ hay không sẽ tùy thuộc vào quạt (máy bơm) bạn lắp đặt.

BIOS

• 1 x 256 Mbit flash

• Sử dụng AMI UEFI BIOS được cấp phép

• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Các tính năng độc đáo

• Hỗ trợ cho Trung tâm APP
  * Các ứng dụng có sẵn trong Trung tâm APP có thể khác nhau tùy theo kiểu bo mạch chủ. Các chức năng được hỗ trợ của từng ứng dụng cũng có thể khác nhau tùy thuộc vào thông số kỹ thuật của bo mạch chủ.
  @BIOS
  Đèn LED RGB
  EasyTune
  Khởi động nhanh
  Game Boost
  BẬT / TẮT Sạc
  RGB Fusion
  Sao lưu thông minh
  Trình xem thông tin hệ thống

• Hỗ trợ cho Q-Flash Plus

• Hỗ trợ Q-Flash

• Hỗ trợ cài đặt Xpress

Phần mềm đóng gói

• Norton ® Internet Security (phiên bản OEM)

• cFosSpeed

Hệ điều hành

• Hỗ trợ cho Windows 11 64-bit

• Hỗ trợ cho Windows 10 64-bit

Kích thước

• Micro ATX

• 24,4cm x 24,4cm
