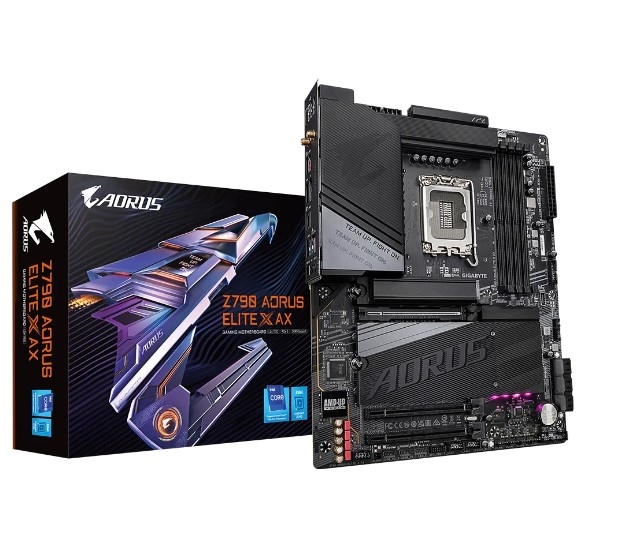

Mainboard Gigabyte Z790 AORUS ELITE X AX

Ổ cắm LGA1700: Hỗ trợ bộ nhớ đệm L3 của bộ xử lý Intel® Core™, Pentium® Gold và Celeron® thế hệ thứ 13 và 12 thay đổi tùy theo CPU

Chipset

Chipset Intel® Z790 Express

Hỗ trợ DDR5 8266(OC) / 8200(OC) / 8000(OC) / 7950(OC) / 7900(OC) / 7800(OC) / 7600(OC) / 7400(OC) / 7200(OC) / 7000( OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / Mô-đun bộ nhớ 4000 MT/s
4 ổ cắm DDR5 DIMM hỗ trợ bộ nhớ hệ thống lên tới 192 GB (dung lượng DIMM đơn 48 GB) Kiến trúc bộ nhớ kênh đôi
Hỗ trợ mô-đun bộ nhớ DIMM 1Rx8/2Rx8 không có bộ đệm ECC (hoạt động ở chế độ không ECC)
Hỗ trợ các mô-đun bộ nhớ DIMM 1Rx8/2Rx8/1Rx16 không có bộ đệm ECC
Hỗ trợ các mô-đun bộ nhớ Cấu hình bộ nhớ cực cao (XMP)

(Cấu hình CPU và bộ nhớ có thể ảnh hưởng đến các loại bộ nhớ được hỗ trợ, tốc độ (tốc độ) và số lượng mô-đun DRAM , vui lòng tham khảo "Danh sách hỗ trợ bộ nhớ" để biết thêm thông tin.)

Bộ xử lý đồ họa tích hợp-Hỗ trợ đồ họa Intel® HD:
- 1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096x2160@60 Hz

* Hỗ trợ phiên bản HDMI 2.0 và HDCP 2.3.

- 1 x DisplayPort, hỗ trợ độ phân giải tối đa 4096x2304@60 Hz

* Hỗ trợ phiên bản DisplayPort 1.2 và HDCP 2.3

(Thông số kỹ thuật đồ họa có thể thay đổi tùy theo sự hỗ trợ của CPU.)

Realtek® ALC1220-VB CODEC

* Giắc cắm đầu ra ở mặt sau hỗ trợ âm thanh DSD.

Âm thanh độ phân giải cao
2/4/5.1/7.1-kênh

* Bạn có thể thay đổi chức năng của giắc âm thanh bằng phần mềm âm thanh. Để định cấu hình âm thanh kênh 7.1, hãy truy cập phần mềm âm thanh để cài đặt âm thanh.

Hỗ trợ đầu ra S/PDIF

Chip LAN Intel® 2,5GbE (2,5 Gbps/1 Gbps/100 Mbps)

Realtek® Wi-Fi 6E RTL8852CE (PCB rev. 1.0)
- WIFI a, b, g, n, ac, ax, hỗ trợ các dải tần sóng mang 2,4/5/6 GHz -
BLUETOOTH 5.3
- Hỗ trợ chuẩn không dây 11ax 160 MHz
Intel® Wi -Fi 6E AX211 (Dành cho PCB rev. 1.1)
- WIFI a, b, g, n, ac, ax, hỗ trợ dải tần sóng mang 2.4/5/6 GHz
- BLUETOOTH 5.3
- Hỗ trợ chuẩn không dây 11ax 160 MHz
(Tốc độ dữ liệu thực tế có thể khác nhau tùy thuộc vào môi trường và thiết bị.)

CPU:
- 1 x khe cắm PCI Express x16, hỗ trợ PCIe 5.0 và chạy ở x16 (PCIEX16)

* Để có hiệu suất tối ưu, nếu chỉ lắp một card đồ họa PCI Express, hãy nhớ lắp nó vào khe cắm PCIEX16.

Chipset:
- 2 x khe cắm PCI Express x16, hỗ trợ PCIe 4.0 và chạy ở x4 (PCIEX4_1/PCIEX4_2)

CPU:
- 1 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 22110/2280 PCIe 4.0 x4/x2) (M2A_CPU)
Chipset:
- 2 x đầu nối M.2 (Socket 3, M key, loại 22110/ Hỗ trợ SSD 2280 PCIe 4.0 x4/x2) (M2P_SB, M2Q_SB)
- 1 x đầu nối M.2 (Socket 3, M key, loại 22110/2280 hỗ trợ SSD SATA và PCIe 4.0 x4) (M2M_SB)
- 6 x SATA 6Gb/s đầu nối
RAID 0, RAID 1, RAID 5 và RAID 10 hỗ trợ cho các thiết bị lưu trữ SSD NVMe
RAID 0, RAID 1, RAID 5 và RAID 10 hỗ trợ cho các thiết bị lưu trữ SATA

* Tham khảo "2-8 Đầu nối bên trong" để biết thông báo cài đặt cho đầu nối M.2 và SATA.

Chipset:
- 1 x cổng USB Type-C® ở mặt sau, có hỗ trợ USB 3.2 Gen 2x2
- 1 x cổng USB Type-C® có hỗ trợ USB 3.2 Gen 2, có sẵn thông qua
đầu cắm USB bên trong
- 2 x USB 3.2 Gen 2 cổng Loại A (màu đỏ) ở mặt sau
- 5 x cổng USB 3.2 Thế hệ 1 (3 cổng ở mặt sau, 2 cổng có sẵn
thông qua đầu cắm USB bên trong)
Chipset+2 Hub USB 2.0:
- 8 x USB 2.0/ 1.1 cổng (4 cổng ở mặt sau, 4 cổng có sẵn thông qua
đầu cắm USB bên trong)

1 x đầu nối nguồn chính ATX 24 chân
2 x đầu nối nguồn ATX 12V 8
chân 1 x đầu cắm quạt CPU
1 x đầu cắm quạt CPU/bơm làm mát nước
3 x đầu cắm quạt hệ thống
1 x đầu cắm quạt hệ thống/bơm làm mát nước
3 x RGB có thể định địa chỉ Đầu cắm dải đèn LED Gen2
1 x đầu cắm dải đèn LED RGB
4 x đầu nối M.2 Socket 3
6 x đầu nối SATA 6Gb/s
1 x đầu cắm bảng mặt trước
1 x đầu cắm âm thanh bảng mặt trước
1 x đầu cắm USB Type-C®, với USB 3.2 Gen 2 hỗ trợ
1 x đầu cắm USB 3.2 Thế hệ 1
2 x đầu cắm USB 2.0/1.1
2 x đầu nối thẻ bổ trợ Thunderbolt™
1 x đầu cắm Mô-đun nền tảng đáng tin cậy (Dành cho GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC- Chỉ mô-đun TPM2.0 SPI V2)
1 x nút đặt lại
1 x nút Q-Flash Plus
1 x nút Clear CMOS
1 x jumper reset
1 x jumper Clear CMOS

1 x cổng USB Type-C®, có hỗ trợ USB 3.2 Gen 2x2
2 x cổng USB 3.2 Gen 2 Loại A (màu đỏ)
3 x cổng USB 3.2 Gen 1
4 x cổng USB 2.0/1.1
2 x đầu nối ăng-ten SMA (2T2R) jk
1 x cổng HDMI
1 x DisplayPort
1 x cổng RJ-45
1 x đầu nối S/PDIF quang
2 x giắc cắm âm thanh

Chip điều khiển I/O iTE®

Phát hiện điện áp Phát
hiện nhiệt độ
Phát hiện tốc độ quạt
Phát hiện tốc độ dòng nước làm mát
Cảnh báo lỗi quạt
Kiểm soát tốc độ quạt

* Chức năng điều khiển tốc độ quạt (máy bơm) có được hỗ trợ hay không sẽ tùy thuộc vào quạt

(máy bơm) bạn cài đặt.

Đèn flash 1 x 256 Mbit
Sử dụng AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 được cấp phép

Hỗ trợ cho Trung tâm điều khiển GIGABYTE (GCC)

* Các ứng dụng có sẵn trong GCC có thể khác nhau tùy theo mẫu bo mạch chủ. Các chức năng được hỗ trợ của từng ứng dụng cũng có thể khác nhau tùy thuộc vào thông số kỹ thuật của bo mạch chủ.

Hỗ trợ Q-Flash
Hỗ trợ Q-Flash Plus
Hỗ trợ sao lưu thông minh

Norton® Internet Security (phiên bản OEM)
Phần mềm quản lý băng thông mạng LAN

Hỗ trợ Windows 11 64-bit
Hỗ trợ Windows 10 64-bit

Yếu tố hình thức ATX; 30,5cm x 24,4cm
